Клапан регулирующий стальной с МИМ

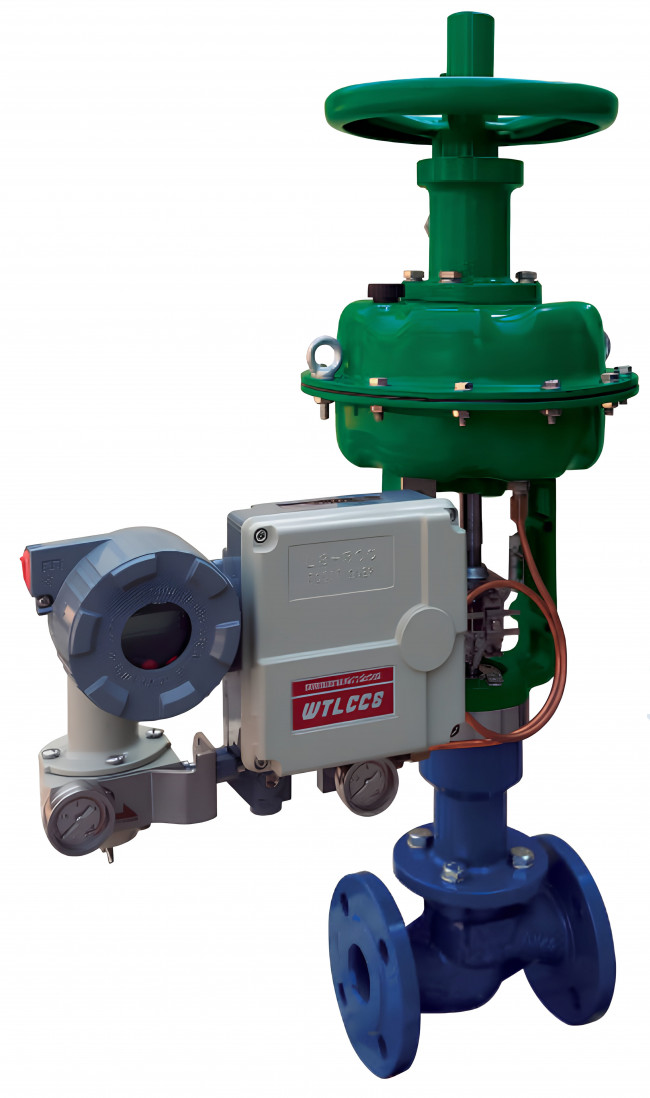

Клапан стальной регулирующий с мембранным исполнительным механизмом (МИМ) 25с645нж используется во многих автоматических системах регулирования подачи рабочей среды: воздуха, воды, водно-гликолевого раствора, пара до 150 градусов и других сред, нейтральных к материалам деталей, соприкасающихся со средой. Данная трубопроводная арматура так же может идти под следующими обозначениями: 25с45нж, 25с38нж, 25с50нж.

Материал корпуса выполнен из стали 25Л (GS45), уплотнение в затворе металл по металлу. Благодаря этому клапан регулирующий с МИМ можно использовать на центральных (ЦТП) и индивидуальных тепловых пунктах (ИТП), вентиляционных системах, котельных и т.д.

В зависимости от диаметра клапана на него устанавливаются разные мембранные пневматические исполнительные механизмы.

На клапанах Ду32-Ду50 ставится МИМ250: эффективная площадь мембраны 350 см2, рабочий ход 25 мм, максимальное рабочее давление 3,5 бара.

На клапанах Ду65-Ду80 ставится МИМ320: эффективная площадь мембраны 560 см2, рабочий ход 40 мм, максимальное рабочее давление 3,5 бара.

На клапанах Ду100-Ду150 ставится МИМ400: эффективная площадь мембраны 900 см2, рабочий ход 60 мм, максимальное рабочее давление 3,5 бара.

Стандартная поставка - МИМ с ручным дублёром. Так же возможна поставка с дополнительным механическим позиционером или с электрическим позиционером.

Электрический позиционер поставляется в двух вариантах.

1 вариант - цифровой электропозиционер модель L8-300& имеет входной сигнал и сигнал обратной связи 4-20мА (постоянного тока), максимальное входное напряжение 15В. Присоединение воздуха K 1/4" (NPT), присоединение манометра K 1/8" (NPT). Кабельный вывод G 1/2", взрывозащита. ЖК дисплей.

2 вариант - электропневмопозиционер марки HEP. Входной сигнал и сигнал обратной связи 4-20мА (постоянного тока), максимальное входное напряжение 15В, источник питания сигнала обратной связи DC24V. Присоединение воздуха K 1/4" (NPT), присоединение манометра K 1/8" (NPT). Кабельный вывод G 1/2", взрывозащита. Визуальная индикация отсутствует.

Обращаем внимание, что в зависимости от того какая рабочая среда будет течь через клапан и какой вид электропневмопозиционера нужен, могут быть предложены другие модели регулирующих клапанов МИМ. Для максимально точного подбора оборудования требуется заполнить опросный лист. Скачать его можно по ссылке.

Принцип работы клапана описан по ссылке.
